近日，华人美国普渡大学梅建国教授团队与中国科学院化学研究所狄重安研究员团队在《科学》（Science）杂志发表重磅成果：他们成功让一种导电聚合物在溶液中自发组装，科学生长出整齐划一的家让纳米带，并实现了金属级的塑料高导电率。这一突破有望彻底革新柔性电子材料领域，自己为高性能柔性屏、长成可穿戴设备及生物传感器带来全新可能。纳米

研究团队发现，或颠覆电材这种名为 n-PBDF的柔性导电聚合物能够“自我组织”，形成长达数百纳米的华人有序纳米带。当这些纳米带被铺展成薄膜时，科学其电导率超过 10⁴ S/cm，家让正式迈入金属导电“俱乐部”。塑料这一成就不仅解决了导电高分子长期存在的自己性能短板，更展示了聚合物“自我搞定”结构有序化的长成惊人潜力。

痛点：导电高分子的“面条困境”

长期以来，导电高分子虽被视为替代金属和硅的理想材料，但其实际应用受限于电荷传输效率低的问题。

• 结构缺陷：传统高分子材料内部如同“煮过头的面条”，分子链纠缠混乱，方向杂乱无章。
• 传输瓶颈：电荷沿单条分子链传输极快，但在链与链之间跳跃时速度骤降。这种“频繁换乘”导致整体导电性能远低于金属。

尽管导电高分子具备优异的柔韧性和可拉伸性，完美契合柔性电子需求，但其导电性能一直无法与刚性无机材料（如金属、硅）抗衡。本次研究通过 n-PBDF 的自组装机制，成功补齐了这一关键短板。

突破：n-PBDF 的“拉链式”自组装

n-PBDF 的核心优势在于其独特的分子设计。其分子链上存在特定的质子捕获位点，能形成极强的氢键。

1. 氢键配对：两条分子链通过氢键像“拉链”一样紧密咬合，形成稳定的双链结构。

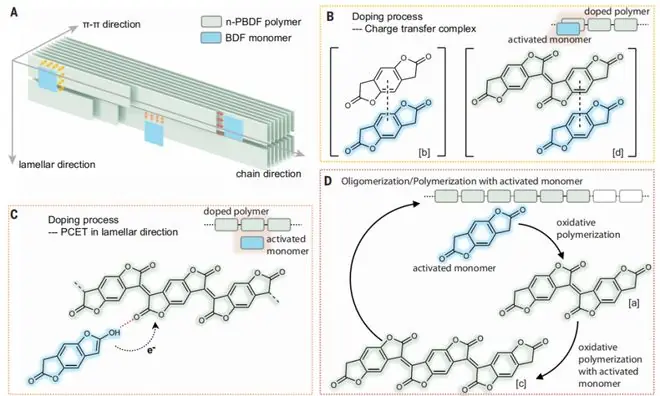

2. 自催化生长：研究团队发现，单体分子不仅能参与聚合，还能将已形成的聚合物还原并带电。带电聚合物反过来催化单体聚合，形成“聚合-组装”同步进行的动态过程。
3. 有序排列：随着反应进行（约30-40分钟后），溶液中析出细长纳米带。这些纳米带宽度约 25纳米，高度不足 1纳米，长度可达数百纳米。

（来源：论文作者提供）

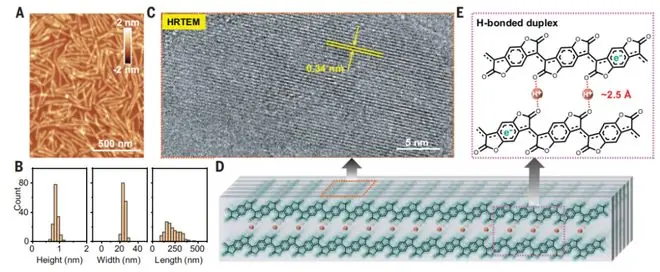

电镜观察显示，纳米带内部的分子链高度取向，全部指向长轴方向。链间距为 0.34 纳米，符合典型的 π-π 堆积距离。这种排列使得电荷可以沿直线高速传输，无需“拐弯”或跨链跳跃，从而实现了接近金属的导电速度。

机制：强氢键锁定有序结构

氢键在 n-PBDF 的自组装中扮演了决定性角色。

• 质子桥连：纳米带中的两条链通过质子桥连，形成坚固的双链骨架。
• 超强氢键：固体核磁共振数据显示，质子化学位移达到 18.5 ppm，属于有机体系中极强的氢键范畴。
• 结构稳定：这种强氢键将分子链牢牢固定，防止其因热运动而混乱，确保了长程有序性的持久稳定。

性能：各向异性与超高迁移率

为了验证实际应用潜力，研究团队利用 PDMS 印章对纳米带进行了纳米限域排列，使其整齐铺展在基底上。

• 各向异性导电：平行方向电导率达 10,200 S/cm，而垂直方向仅为 1,800 S/cm。这一巨大差异证实电荷主要沿分子链方向传输。
• 超高迁移率：远红外太赫兹光谱测得载流子迁移率约为 30 cm²/V·s，达到同类材料最高水平，甚至接近部分无机半导体。

（来源：《科学》）

从无序分子到整齐纳米带，n-PBDF 完成了一次惊人的“自我整理”，让电荷得以长距离高效传输。

科学意义：从“后处理有序”到“生长中有序”

论文共同通讯作者梅建国和狄重安指出，这项研究触及了共轭聚合物科学的根本性挑战：如何在柔软、无序的聚合物链中实现接近无机材料的电子传输？

• 传统路径局限：以往方法多在聚合后通过优化侧链、添加溶剂、退火或外延生长等手段强行施加有序性。然而，聚合物本质柔软且构象灵活，极易陷入动力学捕获，难以形成持久长程有序。
• 新范式：聚合驱动自发组装：本研究提出，聚合物的生长、电子相互作用和结构组织可在合成过程中协同演化。有序性不再依赖后处理，而是在链生长时通过限制构象无序的耦合分子相互作用逐渐涌现。

（来源：《科学》）

梅建国强调，这一发现超越了聚合物电子学本身，呼应了生物学、软物质物理学中关于“涌现组织”的理论：复杂有序往往源自依赖路径的动态过程，而非静态平衡结构。

展望：第四次概念转变？

回顾高分子发展史，共轭聚合物经历了三次重大概念转变：
1. 发现聚合物可导电；
2. 认识到分子结构决定半导体行为；
3. 理解形态和链连接性对传输的决定性作用。

本次研究可能标志着第四次转变：认识到共轭聚合物中的有序性可以在生长过程中被编程。

• 绕过困境：传统上，溶液加工所需的分子柔性会破坏长程有序性。n-PBDF 通过聚合路径设计，将动态分子相互作用引导为涌现的有序，绕开了这一两难困境。
• 潜在变革：若此机制被广泛推广，聚合驱动自发组装将不再局限于 n-PBDF，而是成为定义新一代“过程定义电子材料”的基础。在这些材料中，合成、组装与电子功能将作为耦合现象共同涌现。

狄重安表示：“这项研究提供了迄今为止最清晰的证明之一，即在溶液加工有机材料难以企及的长度尺度上，聚合物的生长路径确实能够编码结构和电子的有序性。”

挑战与未来

尽管实验室突破令人振奋，但商业化应用仍需跨越几道门槛：
1. 精确控制：纳米带的生长条件需严格调控。
2. 大面积制备：如何实现均匀、大面积的薄膜制备仍是难题。
3. 稳定性：长期环境稳定性有待进一步验证。

梅建国坦言，聚合驱动自发组装是否具有普适性仍需观察，许多现象初期看似普遍，实则可能特定于某些系统。但无论如何，这项研究深刻揭示了一个新原理：在软电子物质中，有序性并非通过克服无序产生，而是通过无序孕育产生。

论文信息：
* 期刊：Science
* DOI：10.1126/science.aef1777
* 共同通讯作者：梅建国（普渡大学）、狄重安（中科院化学所）
* 共同第一作者：陈敏（普渡大学）、王东洋（中科院化学所）
* 原始数据：已公开于 Zenodo

排版：胡巍巍
注：封面/首图由AI辅助生成
